Toyota Camry (XV70): Components

COMPONENTS

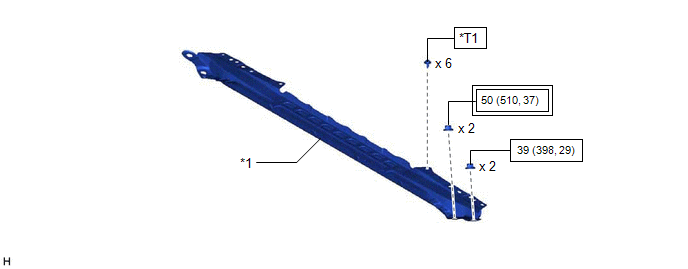

ILLUSTRATION

*1

FRONT CENTER UPPER SUSPENSION BRACE SUB-ASSEMBLY

-

-

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf)

N*m (kgf*cm, ft.*lbf): Specified torque

*T1

Bolt color black: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

Bolt color silver: 8.9 N*m (91 kgf*cm, 79 in.*lbf)

-

-

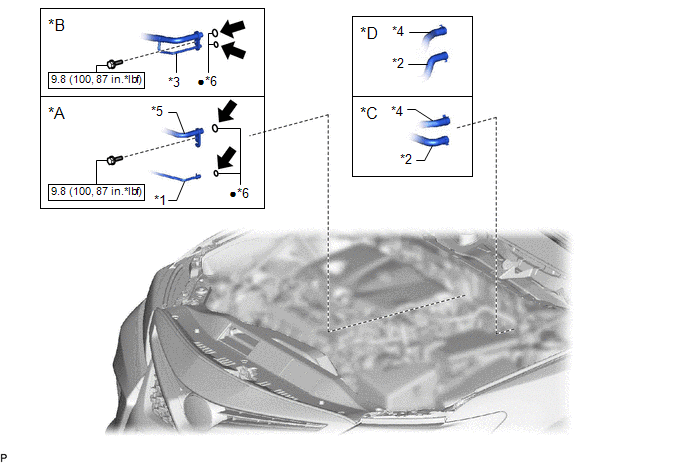

ILLUSTRATION

*A

w/o Sub-cool Accelerator

*B

w/ Sub-cool Accelerator

*C

for A25A-FKS

*D

for 2GR-FKS

*1

AIR CONDITIONING TUBE AND ACCESSORY ASSEMBLY

*2

INLET HEATER WATER HOSE

*3

NO. 2 AIR CONDITIONING TUBE AND ACCESSORY ASSEMBLY

*4

OUTLET HEATER WATER HOSE

*5

SUCTION PIPE SUB-ASSEMBLY

*6

O-RING

N*m (kgf*cm, ft.*lbf): Specified torque

?

Non-reusable part

Compressor oil ND-OIL 12 or equivalent

-

-

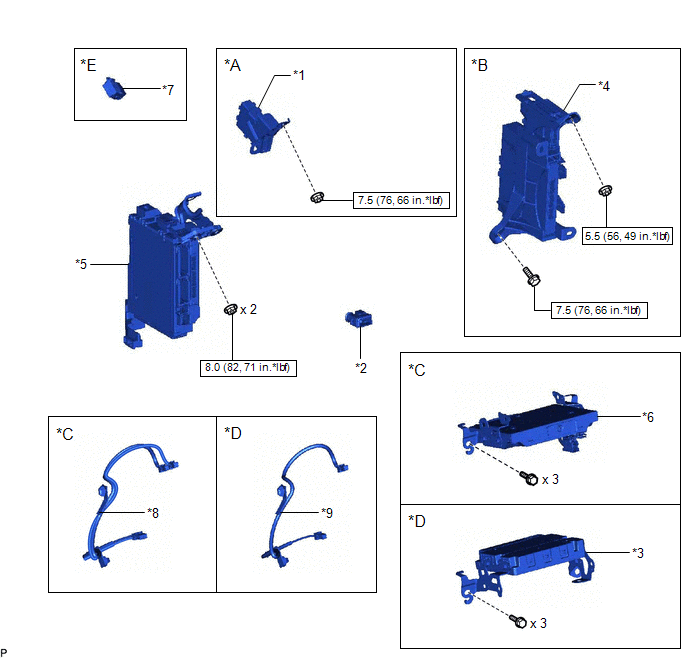

ILLUSTRATION

*A

w/o Smart Key System

*B

w/ Smart Key System

*C

w/ Navigation System

*D

w/ Manual (SOS) Switch

*E

w/ Intuitive Parking Assist System

-

-

*1

CENTRAL GATEWAY ECU (NETWORK GATEWAY ECU)

*2

COOLER (ROOM TEMP. SENSOR) THERMISTOR

*3

DCM (TELEMATICS TRANSCEIVER) WITH BRACKET

*4

ECU INTEGRATION BOX RH

*5

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY WITH MAIN BODY ECU

*6

NAVIGATION ECU WITH BRACKET

*7

NO. 1 CLEARANCE WARNING BUZZER

*8

NO. 1 NAVIGATION WIRE

*9

TELEPHONE ECU WIRE

-

-

N*m (kgf*cm, ft.*lbf): Specified torque

-

-

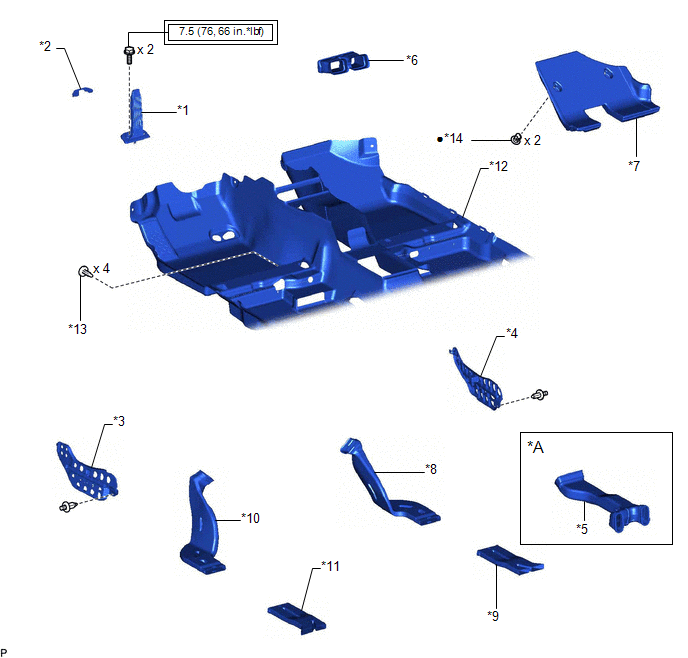

ILLUSTRATION

*A

for Dual Type

-

-

*1

ACCELERATOR PEDAL

*2

ACCELERATOR PEDAL PAD

*3

FLOOR CARPET BRACKET LH

*4

FLOOR CARPET BRACKET RH

*5

NO. 1 CONSOLE BOX DUCT

*6

NO. 2 HEATER TO REGISTER DUCT SUB-ASSEMBLY

*7

NO. 3 DASH PANEL INSULATOR PAD

*8

REAR NO. 1 AIR DUCT

*9

REAR NO. 2 AIR DUCT

*10

REAR NO. 3 AIR DUCT

*11

REAR NO. 4 AIR DUCT

*12

FRONT FLOOR CARPET ASSEMBLY

*13

FRONT FLOOR CARPET CLIP

*14

CLIP

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf)

?

Non-reusable part

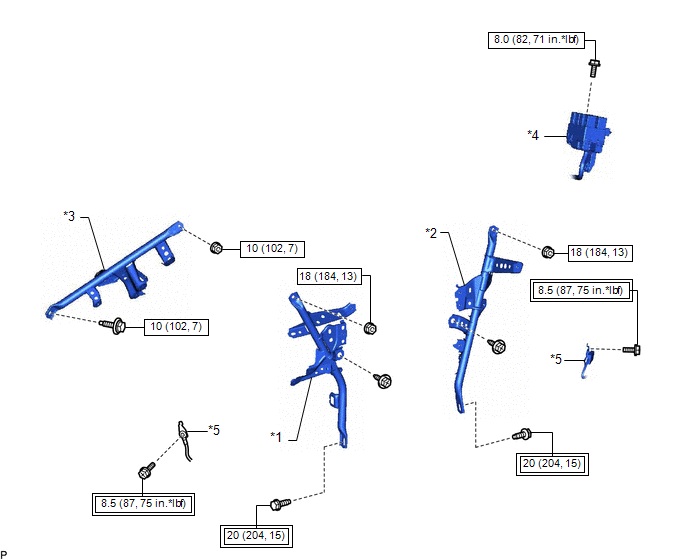

ILLUSTRATION

*1

NO. 1 INSTRUMENT PANEL BRACE SUB-ASSEMBLY

*2

NO. 2 INSTRUMENT PANEL BRACE SUB-ASSEMBLY

*3

NO. 3 INSTRUMENT PANEL TO COWL BRACE SUB-ASSEMBLY

*4

RELAY BLOCK ASSEMBLY

*5

EARTH WIRE

-

-

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf)

N*m (kgf*cm, ft.*lbf): Specified torque

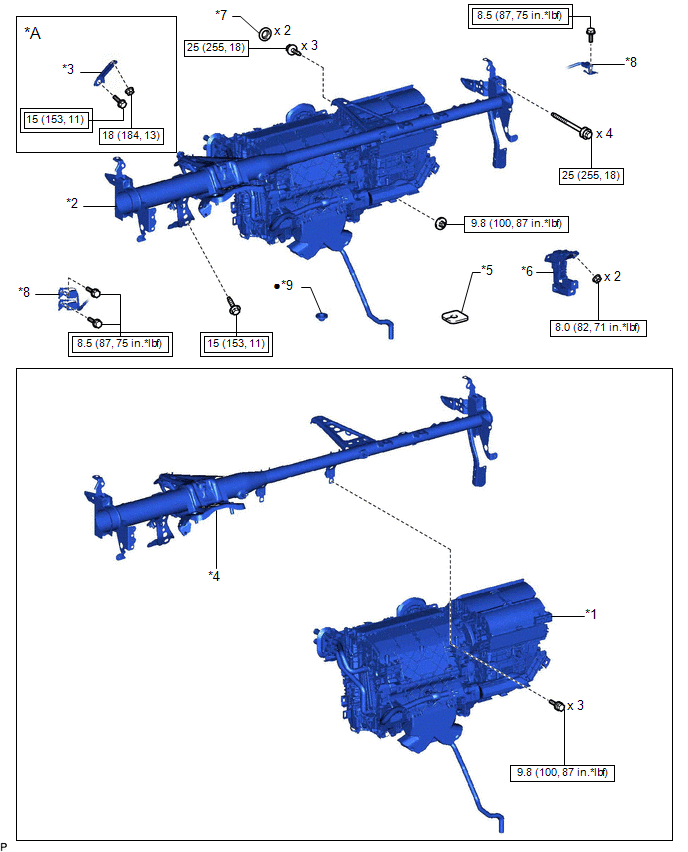

ILLUSTRATION

*A

for Pedal Type Parking Brake

-

-

*1

AIR CONDITIONER UNIT ASSEMBLY

*2

INSTRUMENT PANEL REINFORCEMENT ASSEMBLY WITH AIR CONDITIONER UNIT ASSEMBLY

*3

INSTRUMENT PANEL TO PEDAL BRACKET

*4

INSTRUMENT PANEL REINFORCEMENT ASSEMBLY

*5

FRONT FLOOR MAT

*6

CONNECTOR HOLDER

*7

HOLE PLUG

*8

EARTH WIRE

*9

COOLER UNIT DRAIN HOSE GROMMET

-

-

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf)

?

Non-reusable part

N*m (kgf*cm, ft.*lbf): Specified torque

-

-

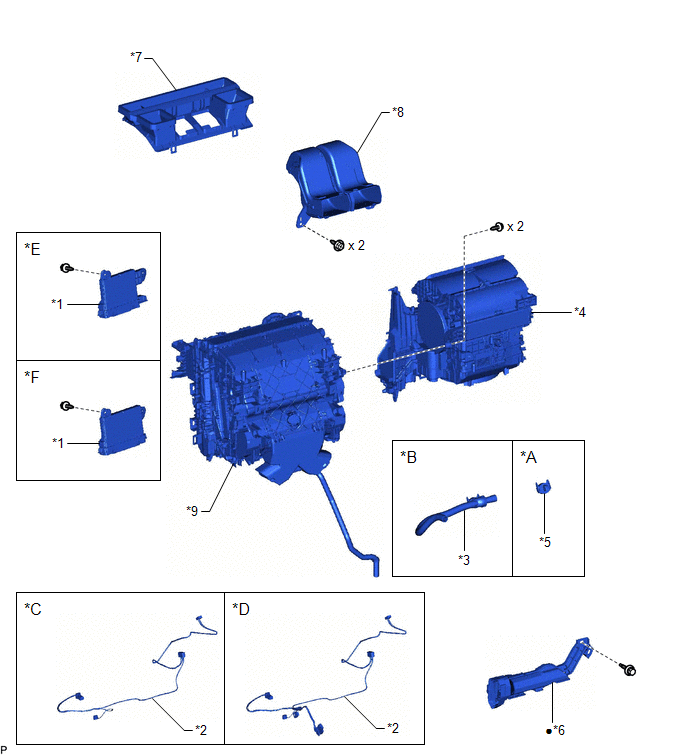

ILLUSTRATION

*A

for Manual Air Conditioning System

*B

for Automatic Air Conditioning System

*C

for Single Type

*D

for Dual Type

*E

w/o Seat Heater

*F

w/ Seat Heater

*1

AIR CONDITIONING AMPLIFIER ASSEMBLY

*2

AIR CONDITIONING HARNESS ASSEMBLY

*3

ASPIRATOR

*4

BLOWER ASSEMBLY

*5

GROMMET

*6

NO. 2 AIR DUCT

*7

NO. 2 AIR DUCT SUB-ASSEMBLY

*8

NO. 3 AIR DUCT SUB-ASSEMBLY

*9

AIR CONDITIONING RADIATOR ASSEMBLY

-

-

?

Non-reusable part

-

-

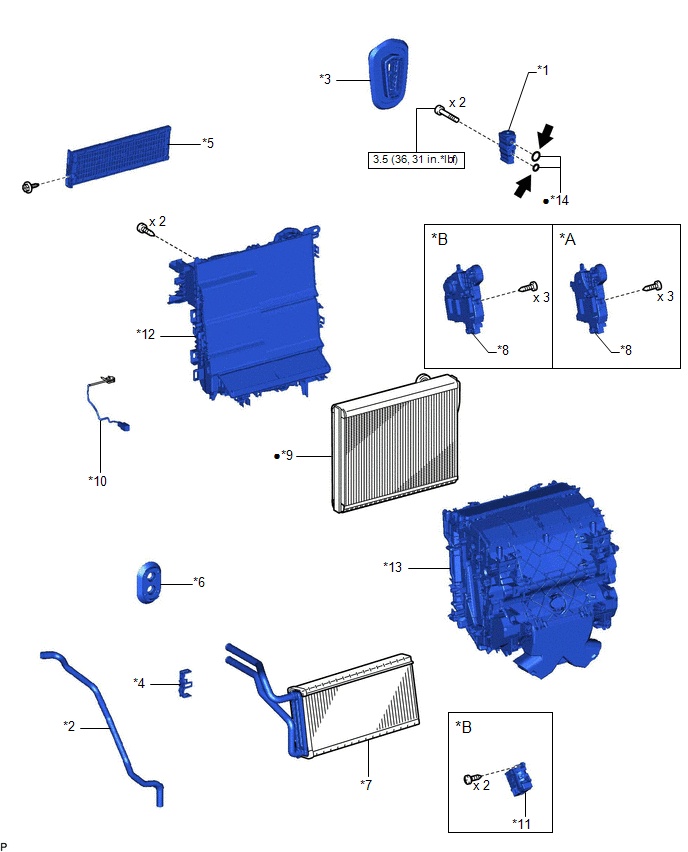

ILLUSTRATION

*A

for Single Type

*B

for Dual Type

*1

COOLER EXPANSION VALVE

*2

DRAIN COOLER HOSE

*3

GROMMET SUB-ASSEMBLY

*4

HEATER CLAMP

*5

HEATER COVER

*6

HEATER PIPE GROMMET

*7

HEATER RADIATOR UNIT SUB-ASSEMBLY

*8

NO. 1 AIR CONDITIONING RADIATOR DAMPER SERVO SUB-ASSEMBLY

*9

NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY

*10

NO. 1 COOLER THERMISTOR

*11

NO. 2 AIR CONDITIONING RADIATOR DAMPER SERVO SUB-ASSEMBLY

*12

UPPER HEATER CASE

*13

LOWER HEATER CASE

*14

O-RING

N*m (kgf*cm, ft.*lbf): Specified torque

?

Non-reusable part

Compressor oil ND-OIL 12 or equivalent

-

-
