Toyota Camry (XV70): Components

COMPONENTS

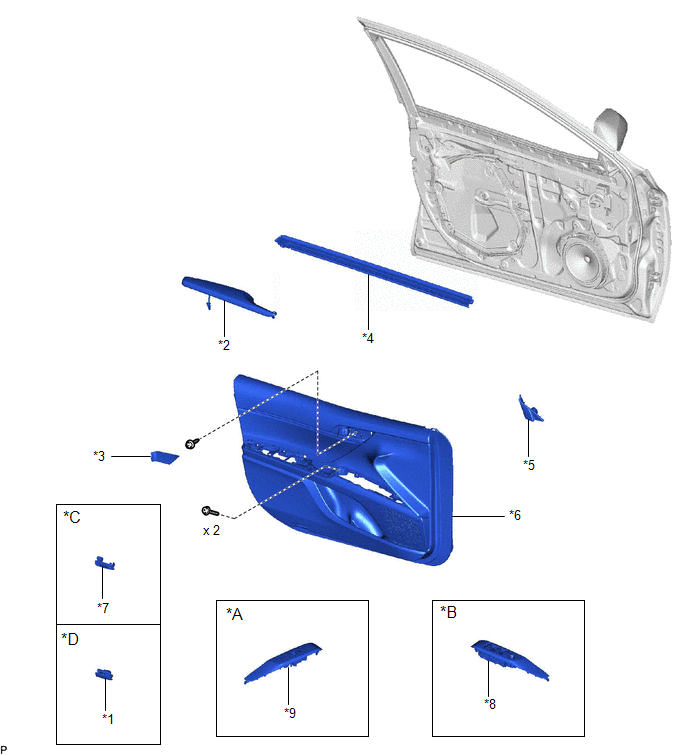

ILLUSTRATION

*A

for Front Passenger Side

*B

for Driver Side

*C

w/o Courtesy Light

*D

w/ Courtesy Light

*1

COURTESY LIGHT ASSEMBLY

*2

FRONT ARMREST ASSEMBLY

*3

FRONT DOOR ARMREST COVER SUB-ASSEMBLY

*4

FRONT DOOR INNER GLASS WEATHERSTRIP WITH FRONT DOOR VENT SEAL

*5

FRONT DOOR LOWER FRAME BRACKET GARNISH

*6

FRONT DOOR TRIM BOARD SUB-ASSEMBLY

*7

FRONT DOOR TRIM PLATE

*8

MULTIPLEX NETWORK MASTER SWITCH ASSEMBLY WITH FRONT DOOR UPPER ARMREST BASE PANEL

*9

POWER WINDOW REGULATOR SWITCH ASSEMBLY WITH FRONT DOOR UPPER ARMREST BASE PANEL

-

-

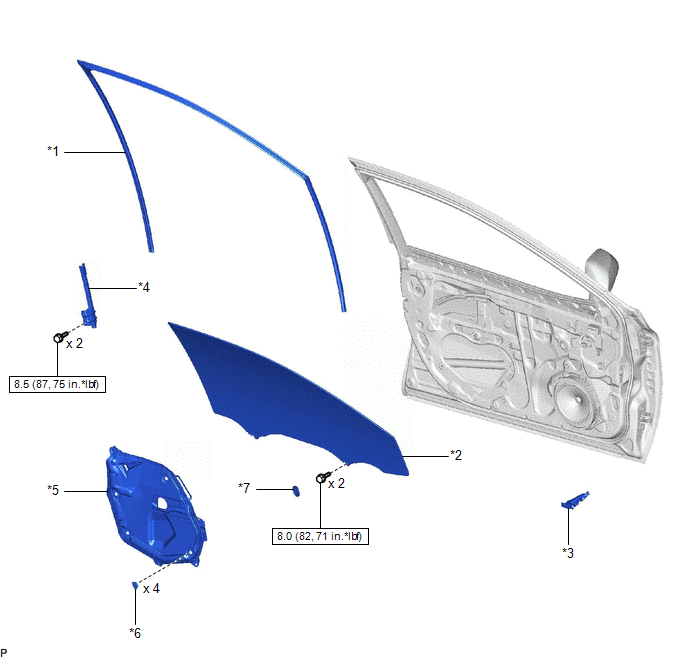

ILLUSTRATION

*1

FRONT DOOR GLASS RUN

*2

FRONT DOOR GLASS SUB-ASSEMBLY

*3

FRONT DOOR PANEL PROTECTOR

*4

FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY

*5

FRONT DOOR SERVICE HOLE COVER

*6

FRONT DOOR WEATHERSTRIP CLIP

*7

HOLE PLUG

-

-

N*m (kgf*cm, ft.*lbf): Specified torque

-

-

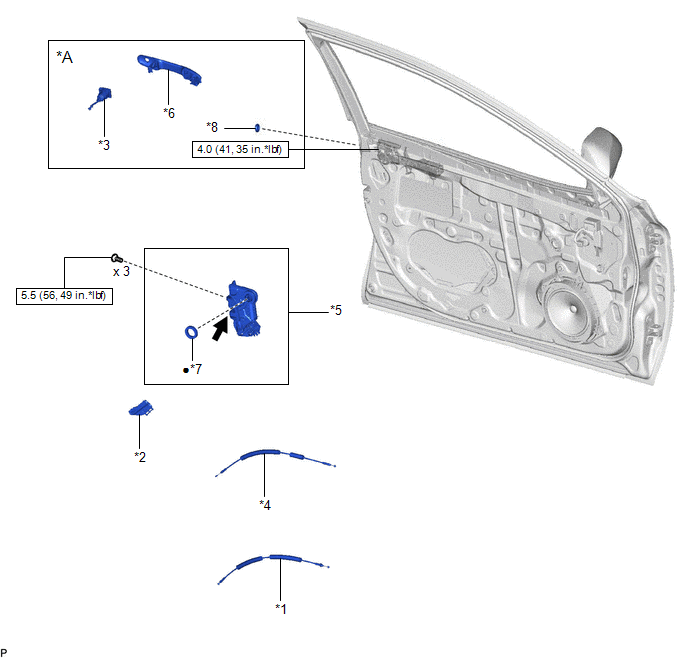

ILLUSTRATION

*A

for Driver Side

-

-

*1

FRONT DOOR INSIDE LOCKING CABLE ASSEMBLY

*2

FRONT DOOR LOCK COVER SUB-ASSEMBLY

*3

FRONT DOOR LOCK CYLINDER ASSEMBLY

*4

FRONT DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY

*5

FRONT DOOR LOCK WITH MOTOR ASSEMBLY

*6

FRONT DOOR OUTSIDE HANDLE ASSEMBLY

*7

DOOR LOCK WIRING HARNESS SEAL

*8

HOLE PLUG

N*m (kgf*cm, ft.*lbf): Specified torque

?

Non-reusable part

MP grease

-

-
